Heat-Set Insert Kit til 3D-print med M2-M8

Vil du lave stærke og genanvendelige gevind i dine 3D-printede komponenter, er heat-set inserts en af de mest praktiske løsninger.

I stedet for at skrue direkte i plasten monteres en gevindindsats af messing i modellen ved hjælp af varme. Resultatet er et metalgevind, som er velegnet til funktionelle konstruktioner, hvor komponenter skal kunne skrues sammen og skilles ad gentagne gange.

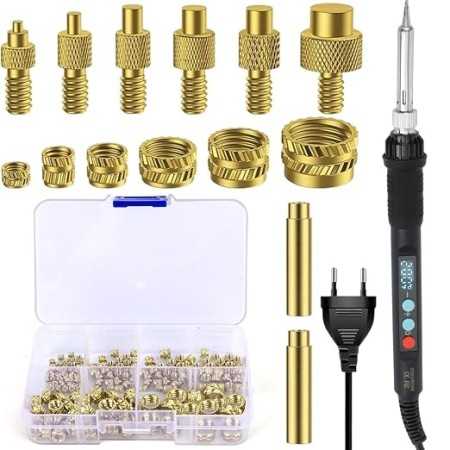

Dette sæt kombinerer 130 messinggevindindsatse, en 80 W temperaturjusterbar loddekolbe og 8 specialspidser/adaptere i én løsning.

Se også vores øvrige værktøj til 3D-print, vores udvalg af filament og 3D-printere.

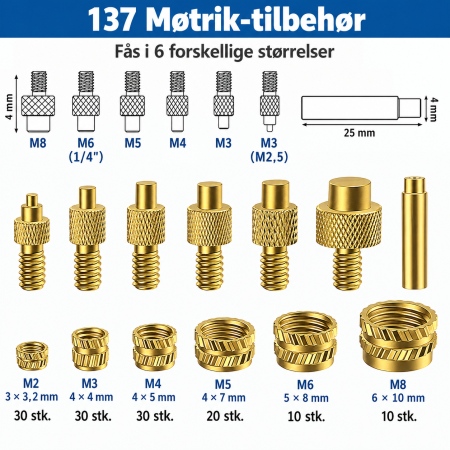

130 messinggevindindsatse

Sættet indeholder 130 heat-set inserts i seks forskellige størrelser, så det kan bruges til både små modeller og større funktionelle konstruktioner.

Fordelingen er:

Indsatsene er fremstillet i messing, som har god varmeledningsevne og derfor er velegnet til varmeinstallation i termoplast.

Stærkere gevind i 3D-print

Heat-set inserts er særligt interessante, når et almindeligt hul direkte i plasten ikke giver den ønskede løsning.

Når messingindsatsen er korrekt monteret, får den printede komponent et metalgevind til en almindelig maskinskrue.

Det er eksempelvis nyttigt til:

• Elektronikkabinetter
• Beslag og holdere
• Robotprojekter
• RC-modeller
• Prototyper
• Maskindele
• Printermods
• Samlinger, der ofte skal åbnes
• Funktionelle 3D-print

Det gør teknikken særligt relevant, når du designer dine egne funktionelle komponenter.

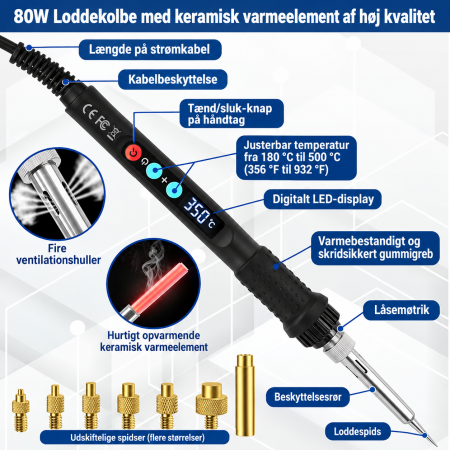

80 W temperaturjusterbar loddekolbe

Sættet inkluderer en 80 W loddekolbe med temperaturregulering og LED-display. Produktoplysningerne angiver keramisk varmeteknologi og opvarmning på omkring 15 sekunder.

Temperaturreguleringen er vigtig ved heat-set inserts, fordi forskellige termoplaster reagerer forskelligt på varme.

Målet er at gøre plasten omkring indsatsen tilstrækkeligt blød til, at indsatsen kan presses kontrolleret ned – uden unødigt at smelte eller deformere resten af komponenten.

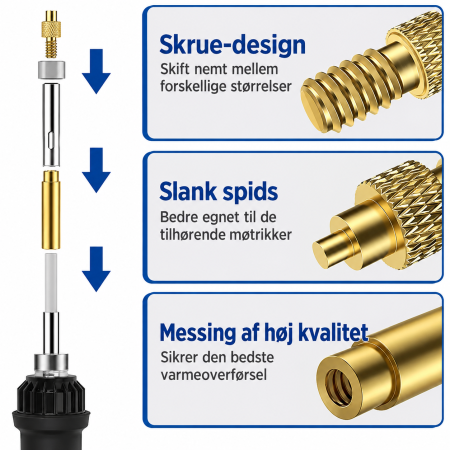

Specialspidser til heat-set inserts

I stedet for at montere gevindindsatsene med en almindelig spids leveres sættet med specialspidser og adaptere beregnet til gevindindsatse.

En passende spids hjælper med at overføre varmen til messingindsatsen og gør det lettere at holde den lige under installationen.

Det er især vigtigt ved mindre M2- og M3-indsatse, hvor selv en mindre skæv montering kan være tydelig.

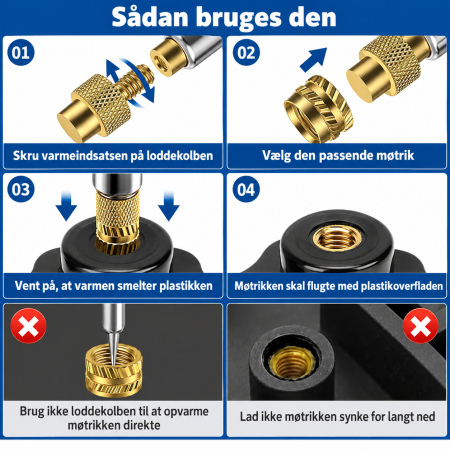

Sådan monteres en heat-set insert

Design først modellen med et hul, der passer til den valgte gevindindsats. Hullets korrekte diameter afhænger af den konkrete insert og materialet.

Print derefter modellen og varm loddekolben op til en passende temperatur.

Placér messingindsatsen over hullet, og brug den passende heat-set-spids til langsomt at varme og presse indsatsen ned i plasten.

Undgå at bruge unødvendigt meget kraft. Det er varmen, der skal blødgøre materialet og gøre monteringen mulig.

Når indsatsen sidder i den ønskede position, fjernes loddekolben, hvorefter plasten får lov til at køle helt ned.

Heat-set inserts i PLA

Heat-set inserts kan bruges i PLA, men temperaturen skal kontrolleres nøje.

PLA bliver relativt hurtigt blødt ved varme, så indsatsen bør monteres roligt og uden overdreven temperatur.

Designet omkring indsatsen er mindst lige så vigtigt som selve monteringen. Sørg for tilstrækkelig vægtykkelse omkring hullet.

Heat-set inserts i PETG

PETG kan også bruges sammen med heat-set inserts.

Materialet reagerer anderledes på varme end PLA, og derfor bør temperatur og arbejdshastighed tilpasses materialet.

Lav gerne en test i et lille prøveprint, inden du monterer inserts i et større eller tidskrævende projekt.

Design modeller til heat-set inserts

Det bedste resultat starter allerede i CAD-modellen.

I stedet for først at printe modellen og derefter bore et tilfældigt hul kan du designe monteringspunktet specifikt til den valgte gevindindsats.

Det giver mulighed for at kontrollere huldiameter, dybde og vægtykkelse.

Ved belastede komponenter bør der være tilstrækkeligt materiale omkring indsatsen, så kraften fordeles ud i modellen.

M2 til små elektronikprojekter – M8 til større dele

De seks størrelser gør sættet anvendeligt til meget forskellige projekter.

M2 og M3 er interessante til mindre elektronik, kabinetter og præcisionsprojekter.

M4 og M5 passer godt til mange almindelige funktionelle konstruktioner.

M6 og M8 giver mulighed for at arbejde med større bolte og mere robuste komponenter.

Du behøver derfor ikke købe et separat insert-sæt, hver gang et projekt kræver en anden gevindstørrelse.

Hvorfor bruge heat-set inserts?

Heat-set inserts gør det muligt at kombinere fleksibiliteten ved 3D-print med et rigtigt metalgevind.

Det er især nyttigt på modeller, der skal kunne åbnes igen, hvor en skrue direkte i plasten med tiden kan slide gevindet.

Sættet giver samtidig flere gevindstørrelser og værktøjet til installation samlet i én løsning, hvilket gør det oplagt som en del af et mere komplet 3D-print værktøjssæt
